DCBL01

195,00 HTVA

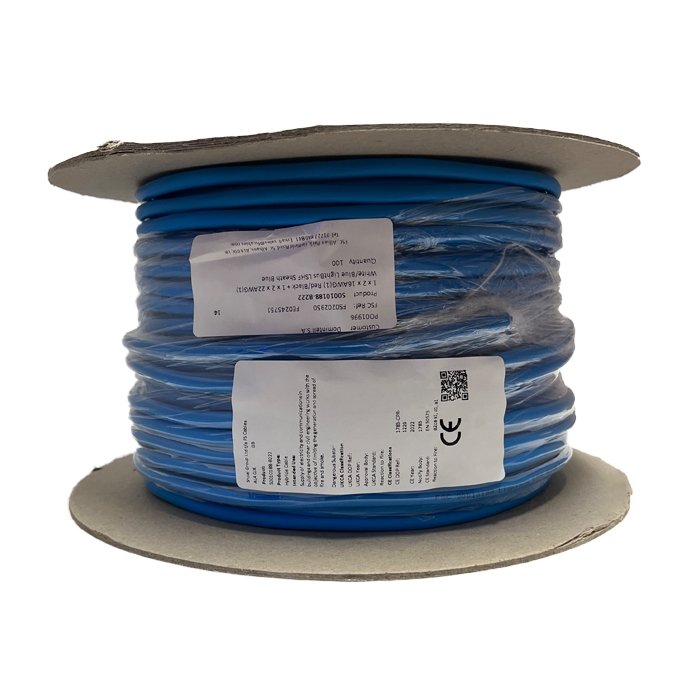

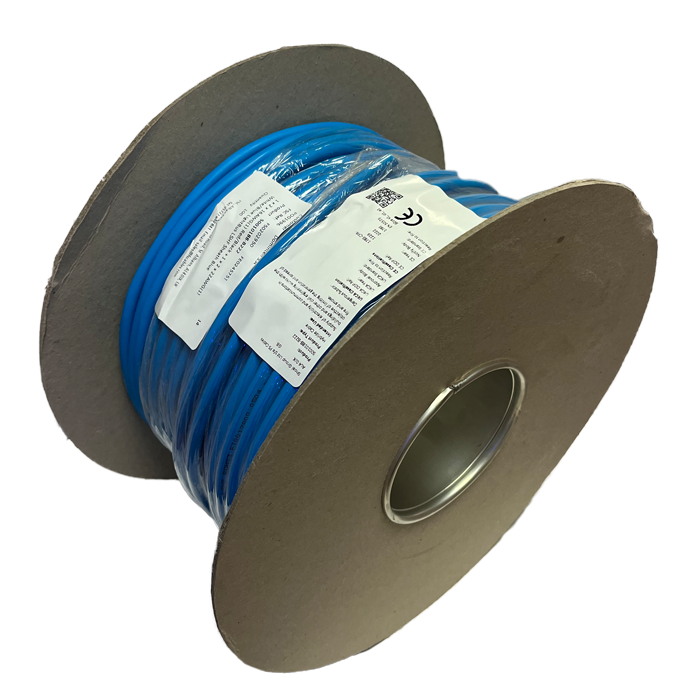

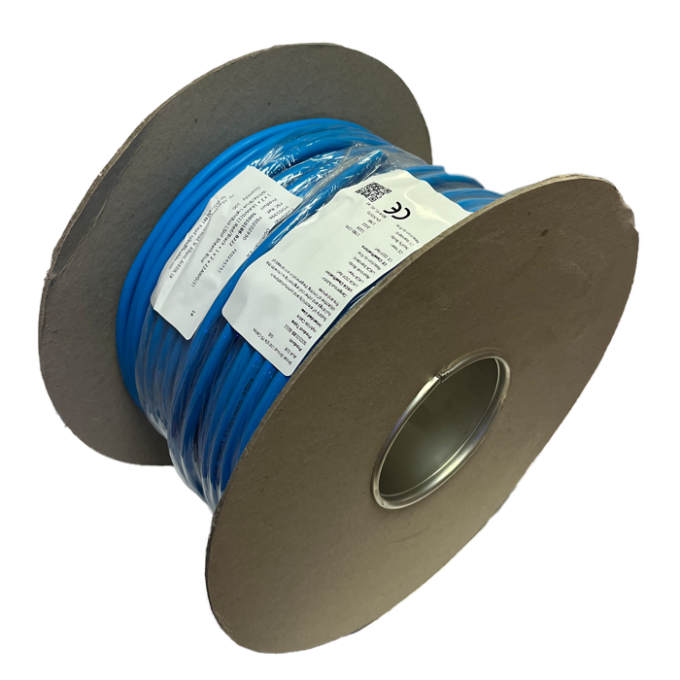

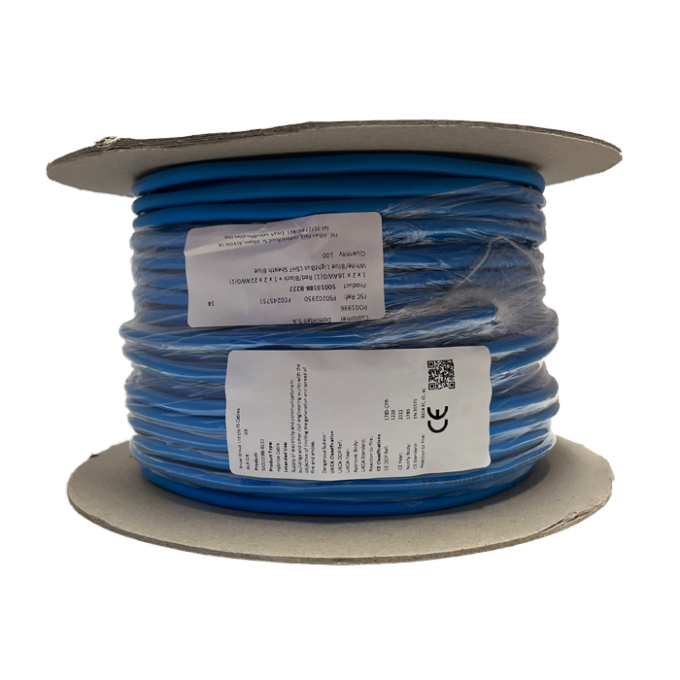

Câble bus pour Domintell LightBus – en rouleau de 100 m

Description

Câble Domintell LightBus en rouleau de 100 mètres.

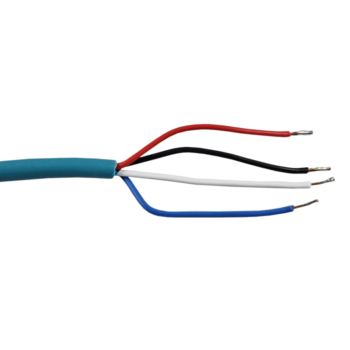

Le câble bus bleu DCBL est dédié au Domintell LightBus pour la gestion d’éclairages TBTS par le biais de drivers-dimmers (par exemple : DLBD500). Il peut être alimenté via une alimentation comprise en 24 et 48 Vdc. Les données sont transmissent via une paire torsadée suivant la norme RS-485.

Spécifications

Alimentation : Alimentation dédiée de classe 2 avec double isolation (symbole carré à double bordure)
Tension d’alimentation : 24-48 Vdc
Courant maximum par segment de bus : 5 A*
Longueur de câble maximale : Application**
Distance maximale entre driver et lampe : 1 m

* On appelle segment de bus toute partie du bus qui part d’une alimentation et se termine au dernier driver (DLB) du segment
**Une application est disponible pour calculer la distance maximum en fonction du nombre de drivers et de leur disposition.

Recommandations

Le Domintell LightBus opérant avec des drivers-dimmers dédiés (DLBXX), il est préconisé d’utiliser des lampes LED sans drivers intégrés.

Nous recommandons d’utiliser le Domintell LightBus en association avec des lampes LED de la gamme proposée dans notre offre. Les lampes sans drivers DLIGHT ou les lampes sans drivers de notre partenaire ORBIT® reprises dans notre catalogue sont donc recommandées à l’usage avec notre système.Voir notre page <a href=”https://domintell.com/lightbus/”>dédiée</a>.

Le système convient à quasi tous types de lampes LED en utilisant notre driver-dimmer. Toute source lumineuse peut convenir : la tension directe des LEDs doit être inférieure à la tension d’alimentation. Le montage de lampes LEDs en série est donc permis pour autant que la tension directe est inférieure à la tension d’alimentation du LightBus.

Schéma technique

Une alimentation suffisante pour tous les modules :

schema de câblage du DCBL



Plusieurs alimentations :



schema de câblage du DCBL avec plusieurs DDIMLV01
